КОНСТРУКЦИЯ ПОНТОНОВ

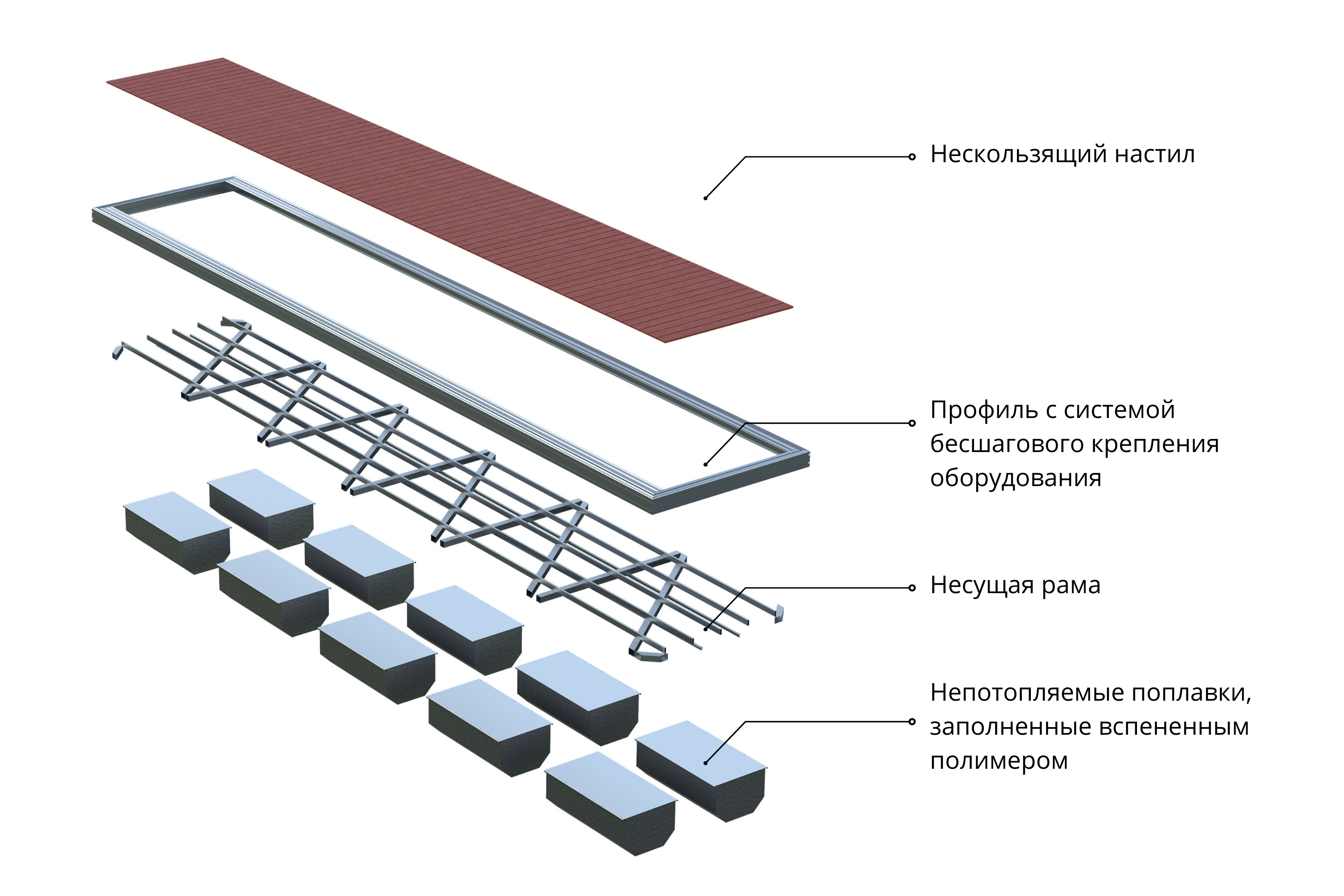

Понтоны изготавливаются по принципу несущей рамы из сваренных алюминиевых профилей, экструдированных из сплава 6063.
По периметру понтона устанавливается алюминиевый профиль, конструкция которого обеспечивает бесшаговое крепление любого оборудования.
Для корпусов поплавков понтонов и причальных пальцев также используется алюминиевый сплав 6063.
Каждый поплавок полностью заполнен вспененным полимером, что обеспечивает непотопляемость конструкции даже при сквозных повреждениях всех поплавков.
ПОНТОНЫ
ПОНТОНЫ
КОНСТРУКЦИЯ
Понтоны изготавливаются по принципу несущей рамы из сваренных алюминиевых профилей, экструдированных из сплава 6063.
По периметру понтона устанавливается алюминиевый профиль, конструкция которого обеспечивает бесшаговое крепление любого оборудования.
Для корпусов поплавков понтонов и причальных пальцев также используется алюминиевый сплав 6063.
Каждый поплавок полностью заполнен вспененным полимером, что обеспечивает непотопляемость конструкции даже при сквозных повреждениях всех поплавков.
КОНСТРУКЦИЯ
Понтоны изготавливаются по принципу несущей рамы из сваренных алюминиевых профилей, экструдированных из сплава 6063.
По периметру понтона устанавливается алюминиевый профиль, конструкция которого обеспечивает бесшаговое крепление любого оборудования.
Для корпусов поплавков понтонов и причальных пальцев также используется алюминиевый сплав 6063.
Каждый поплавок полностью заполнен вспененным полимером, что обеспечивает непотопляемость конструкции даже при сквозных повреждениях всех поплавков.

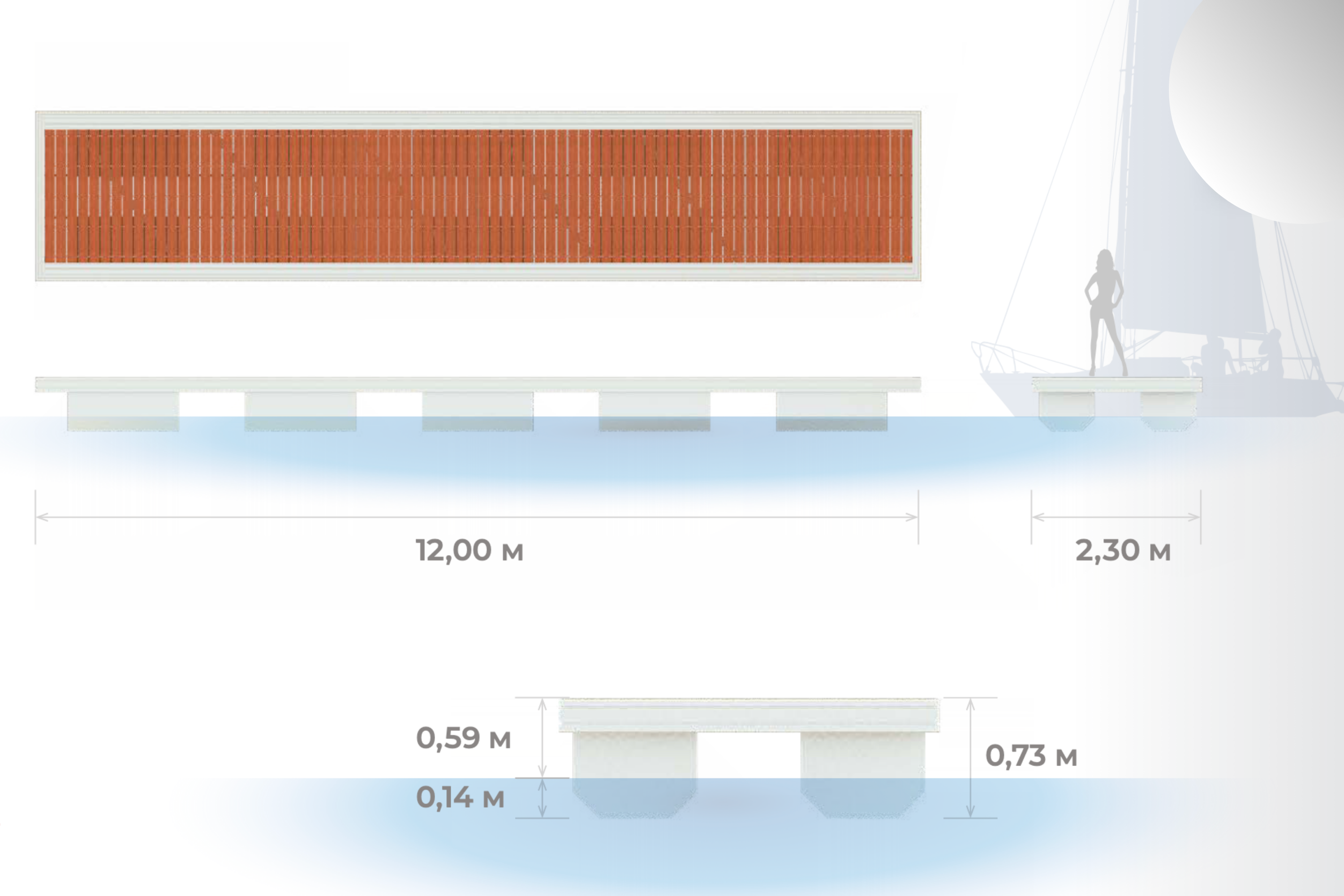

РАЗМЕРЫ
Длина — 12,00 м
Ширина — 2,30 м
Высота — 0,73 м
Высота надводного борта — 0,59 м
Осадка — 0,14 м
РАЗМЕРЫ
Длина — 12,00 м
Ширина — 2,30 м
Высота — 0,73 м
Высота надводного борта — 0,59 м
Осадка — 0,14 м
РАЗМЕРЫ
Длина — 12,00 м
Ширина — 2,30 м
Высота — 0,73 м
Высота надводного борта — 0,59 м
Осадка — 0,14 м
ОСНАЩЕНИЕ ПОНТОНОВ:

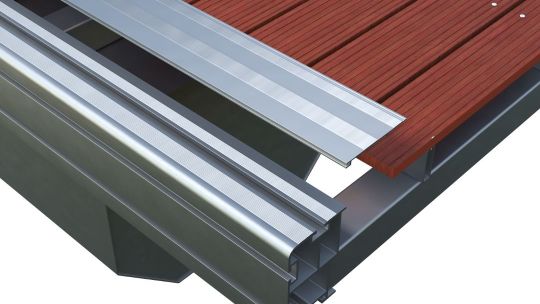

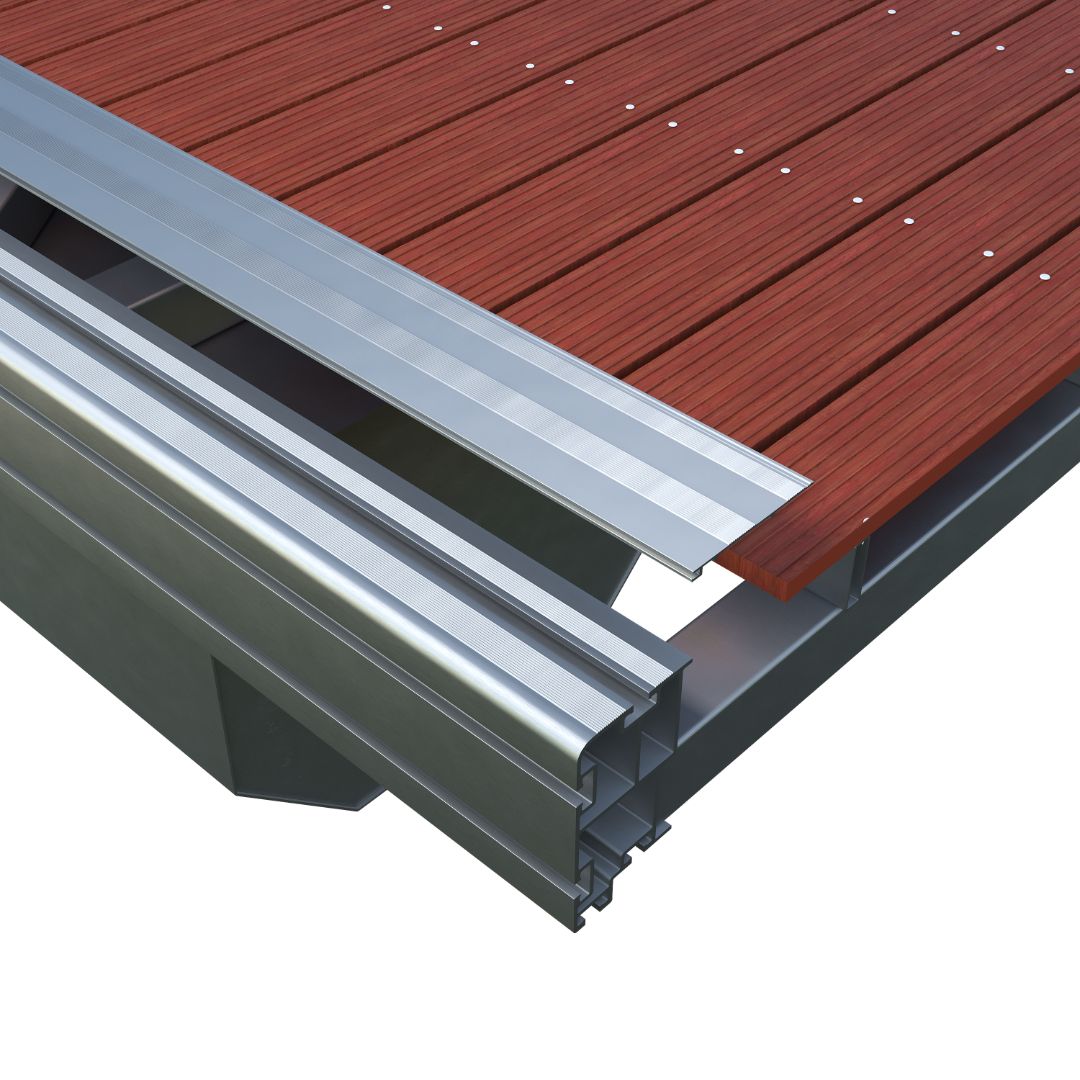

КАБЕЛЬНАЯ ТРАССА
Понтоны оснащены легкодоступными кабельными трассами.
Опционально понтоны дополняются пластиковыми или деревянными привальными брусами, кранцевой защитой, закрепляемыми на продольных рельсах основного профиля понтонов.
ОСНАЩЕНИЕ ПОНТОНОВ
ОСНАЩЕНИЕ ПОНТОНОВ
кабельная
трасса
Понтоны оснащены легкодоступными кабельными трассами.
Опционально понтоны дополняются пластиковыми или деревянными привальными брусами, кранцевой защитой, закрепляемыми на продольных рельсах основного профиля понтонов.
бесшаговое крепление
По периметру понтона устанавливается алюминиевый профиль, конструкция которого обеспечивает бесшаговое крепление любого оборудования.
Перпендикулярное крепление понтонов между собой осуществляется с помощью специальных профильных коннекторов, бесшагово закрепляемых на основных профилях понтонов.
ПОПЛАВОК
ПОНТОНА
Поплавки понтонов и трапов изготавливаются из проката алюминиевого сплава 6063 толщиной 3 мм, полностью запенены и в случае сквозного пробоя примут не более 2–3 % воды.
Система крепления поплавков к раме понтона также бесшаговая, что позволяет легко компенсировать точечные нагрузки на понтон в местах опирания трапов, причальных пальцев и другого оборудования путём изменения мест установки поплавков или установки дополнительных поплавков в особо нагруженных местах.
СОЕДИНЕНИЕ
ПОНТОНОВ

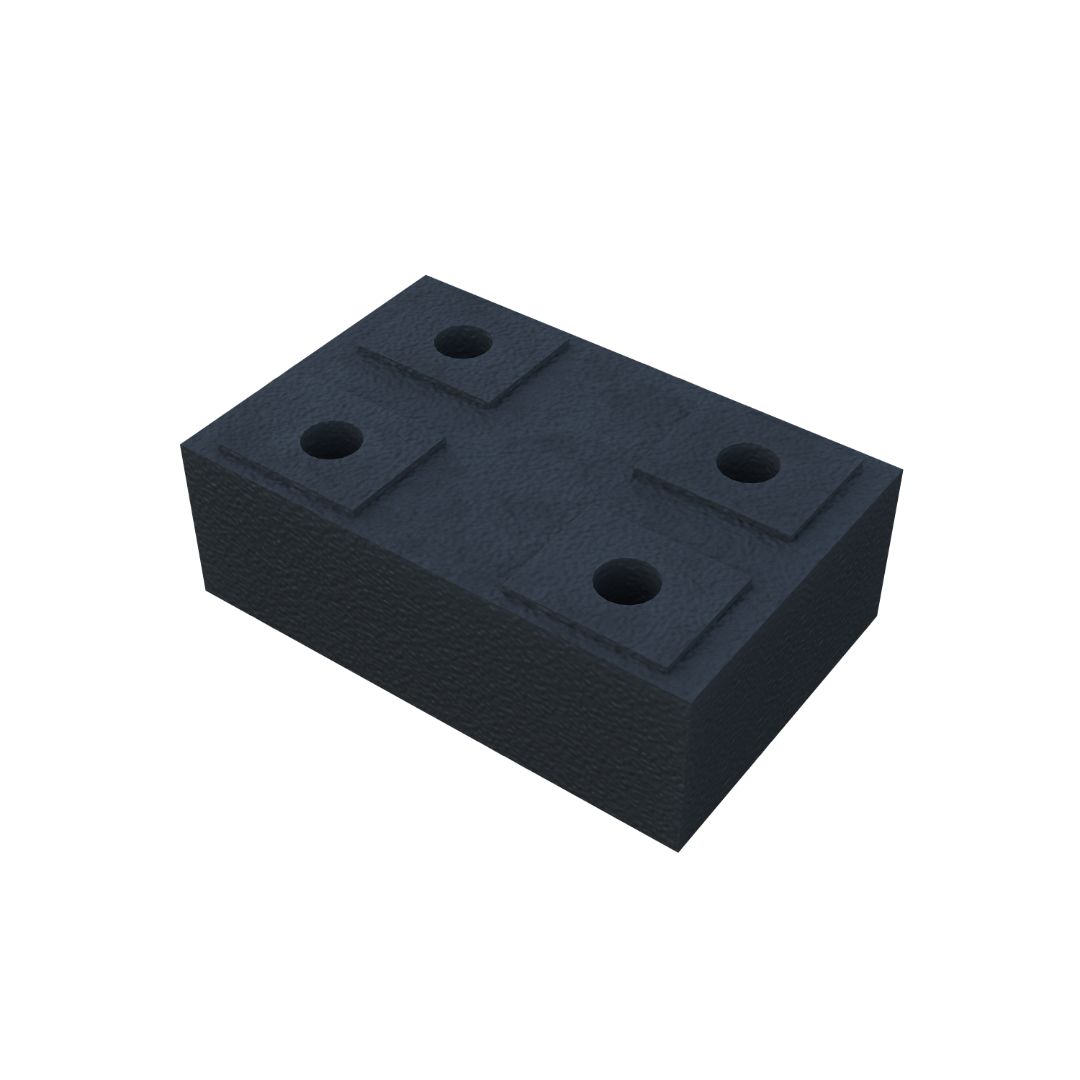

Соединение понтонов между собой и причальных пальцев к понтонам производится с помощью резинометаллических коннекторов, места
соединений при этом практически не заметны. Расстояние между досками настила на протяжении всей причальной нитки понтонов остаётся неизменными.
НАСТИЛЫ
кабельная
трасса
Понтоны оснащены легкодоступными кабельными трассами.
Опционально понтоны дополняются пластиковыми или деревянными привальными брусами, кранцевой защитой, закрепляемыми на продольных рельсах основного профиля понтонов.
бесшаговое крепление
По периметру понтона устанавливается алюминиевый профиль, конструкция которого обеспечивает бесшаговое крепление любого оборудования.
Перпендикулярное крепление понтонов между собой осуществляется с помощью специальных профильных коннекторов, бесшагово закрепляемых на основных профилях понтонов.
ПОПЛАВОК
ПОНТОНА
Поплавки понтонов и трапов изготавливаются из проката алюминиевого сплава 6063 толщиной 3 мм, полностью запенены и в случае сквозного пробоя примут не более 2–3 % воды.
Система крепления поплавков к раме понтона также бесшаговая, что позволяет легко компенсировать точечные нагрузки на понтон в местах опирания трапов, причальных пальцев и другого оборудования путём изменения мест установки поплавков или установки дополнительных поплавков в особо нагруженных местах.
СОЕДИНЕНИЕ
ПОНТОНОВ
Соединение понтонов между собой и причальных пальцев к понтонам производится с помощью резинометаллических коннекторов, места
соединений при этом практически не заметны. Расстояние между досками настила на протяжении всей причальной нитки понтонов остаётся неизменными.
НАСТИЛЫ

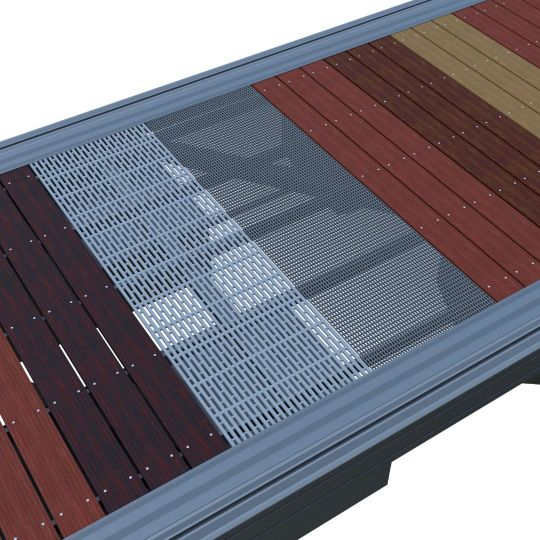

МАТЕРИАЛЫ ДЕКИНГА
Для настила понтонов, причальных пальцев, трапов и сходных площадок используются:
- Древесно-полимерный композит
- Массарандуба, кумару или другие твердые породы красного дерева
- Лиственница
- Импрегнированная сосна
- Полиэтиленовый декинг
- Профилированный алюминиевый настил.
МАТЕРИАЛЫ ДЕКИНГА
Для настила понтонов, причальных пальцев, трапов и сходных площадок используются:
- Древесно-полимерный композит
- Массарандуба, кумару или другие твердые породы красного дерева
- Лиственница
- Импрегнированная сосна
- Полиэтиленовый декинг
- Профилированный алюминиевый настил.
КРЕПЛЕНИЕ ПОНТОНОВ
КРЕПЛЕНИЕ ПОНТОНОВ

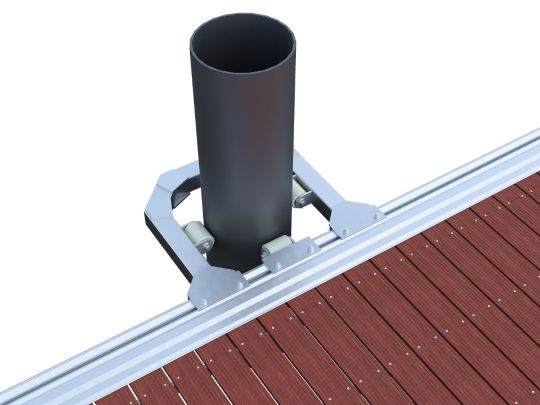

внешний
свайный замок
Свайные замки изготавливаются для свай
разного диаметра (от 0,4 до 1,1 м).
Идеальное решение для установки в приливноотливных зонах.
Крепления с помощью замков применяются для создания необслуживаемого порта.
внутренний
свайный замок
Н-ЗАМОК
Чаще всего используется для крепления понтонов вдоль существующей бетонной стенки.
Расстояние от причальной стенки до края понтона при таком типе крепления не будет превышать 0,35 метра. Рекомендуется использовать колонный двутавр 20К1.

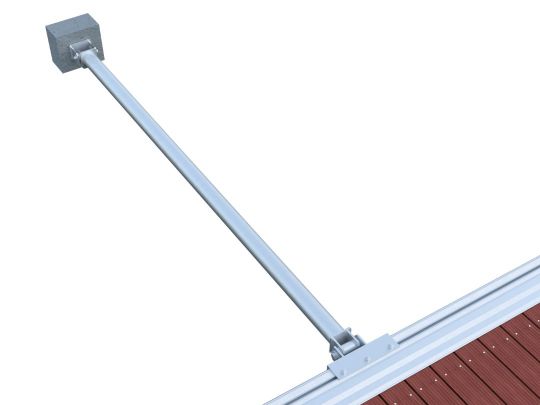

БИМСЫ
Подходит для крепления понтонов к необорудованным берегам.
Крепление бимса к берегу осуществляется с помощью бетонных закладных, бетонных свай или металлических
винтовых свай.
Оптимально либо в незамерзающих акваториях, либо в замерзающих, но с постоянным уровнем вод.

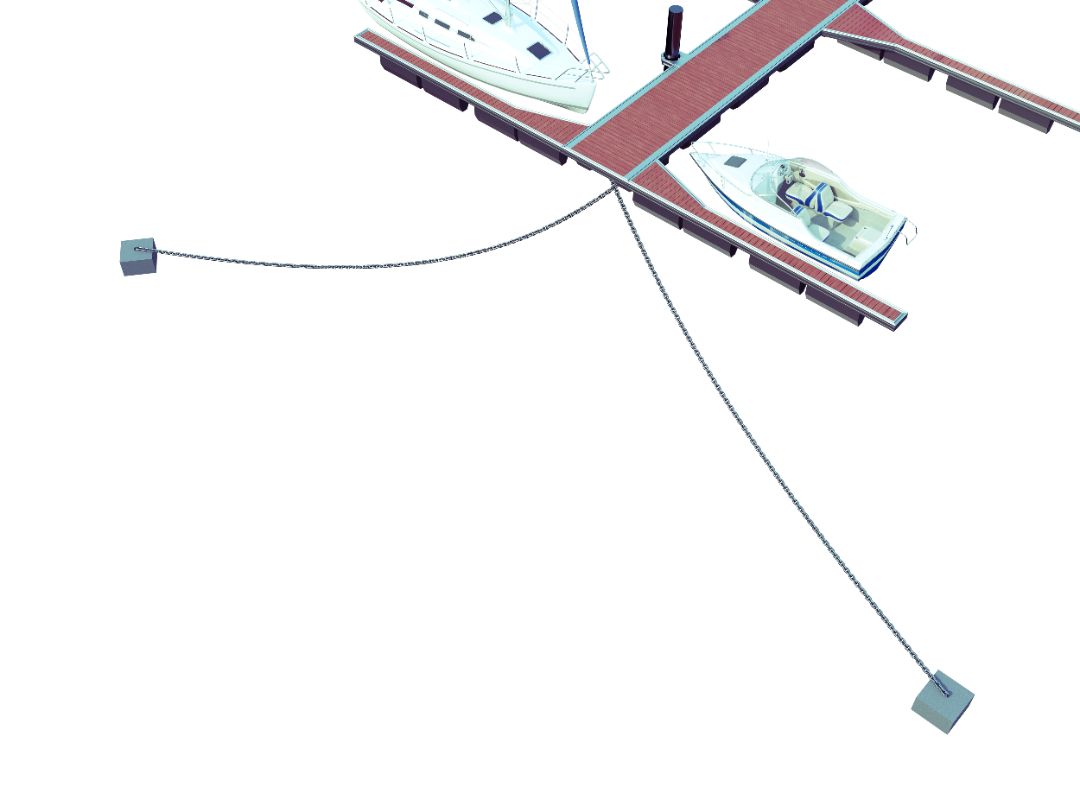

Якоря
Традиционный способ крепления понтонов с помощью якорных замков, стальной цепи и бетонных якорей.
В акваториях с переменным уровнем воды возможно использование системы SeaFlex или аналогов.
Требует периодического контроля позиции
самих якорей и натяжения якорных цепей.
ДОСТУП К ПРИЧАЛАМ

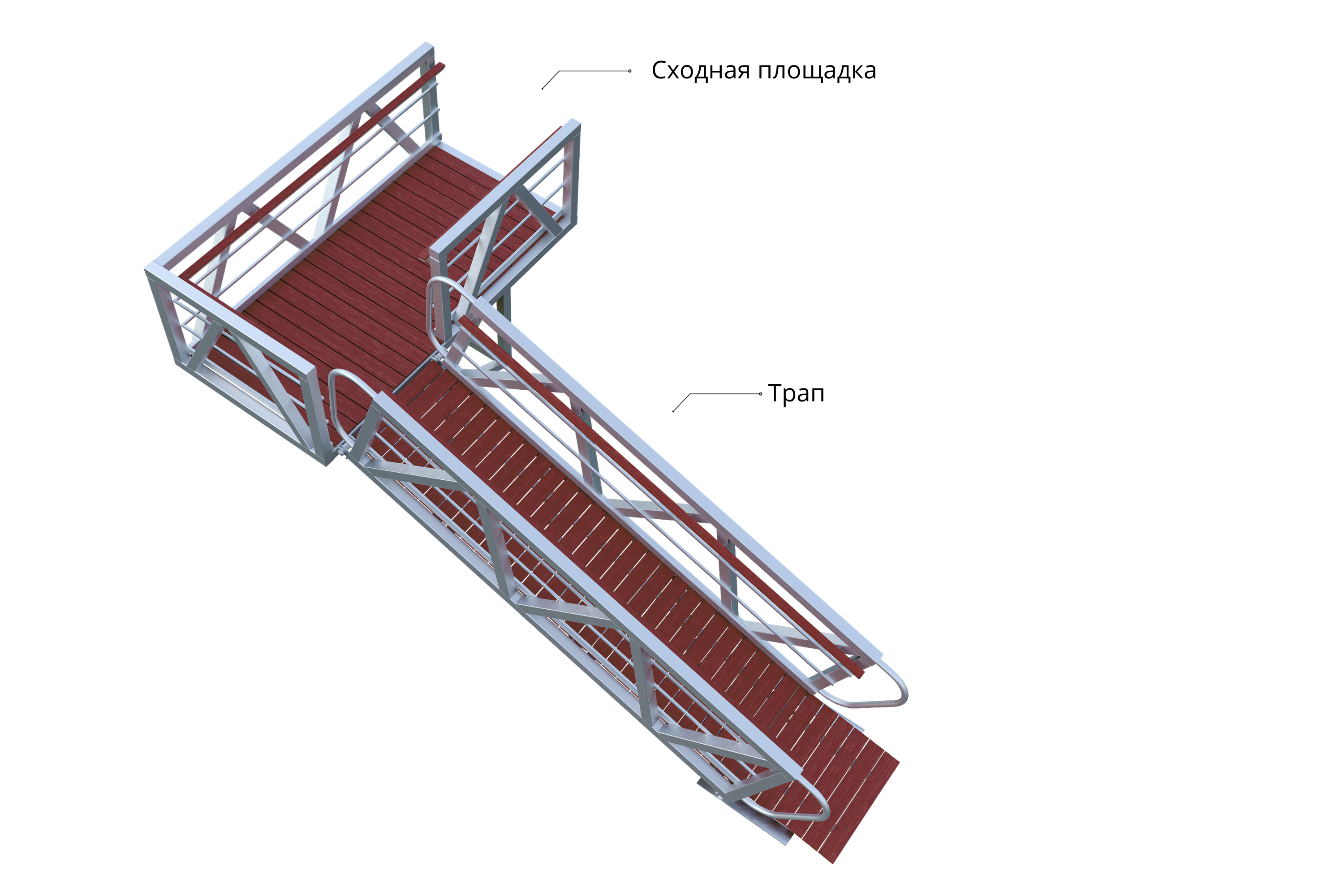

Трап и сходная площадка
В зависимости от высоты бетонных стенок или удалённости причальных ниток от берега трапы имеют длину от 2 до 12 м с шириной прохода 1 м с разными системами крепления трапов к береговой части.
Трапы оснащаются роликовыми системами скольжения по понтонам и сходнями для плавного спуска на понтоны, что позволяет без труда пользоваться ими маломобильным группам
населения.
Все трапы фермного типа и оборудованы перильными ограждениями.
Специализированные сходные площадки консольного типа, устанавливаемые на стационарных бетонных причальных стенках, служащие для крепления к ним трапов.
ШВАРТОВОЕ ОБОРУДОВАНИЕ
Все понтоны и причальные пальцы оснащаются швартовыми устройствами (утки, кнехты) с возможностью их бесшаговой установки,
что позволяет установить их в любом удобном месте.
ДОСТУП К ПРИЧАЛАМ
Трап и сходная площадка
В зависимости от высоты бетонных стенок или удалённости причальных ниток от берега трапы имеют длину от 2 до 12 м с шириной прохода 1 м с разными системами крепления трапов к береговой части.
Трапы оснащаются роликовыми системами скольжения по понтонам и сходнями для плавного спуска на понтоны, что позволяет без труда пользоваться ими маломобильным группам
населения.
Все трапы фермного типа и оборудованы перильными ограждениями.
Специализированные сходные площадки консольного типа, устанавливаемые на стационарных бетонных причальных стенках, служащие для крепления к ним трапов.
ШВАРТОВОЕ ОБОРУДОВАНИЕ
Все понтоны и причальные пальцы оснащаются швартовыми устройствами (утки, кнехты) с возможностью их бесшаговой установки,
что позволяет установить их в любом удобном месте.

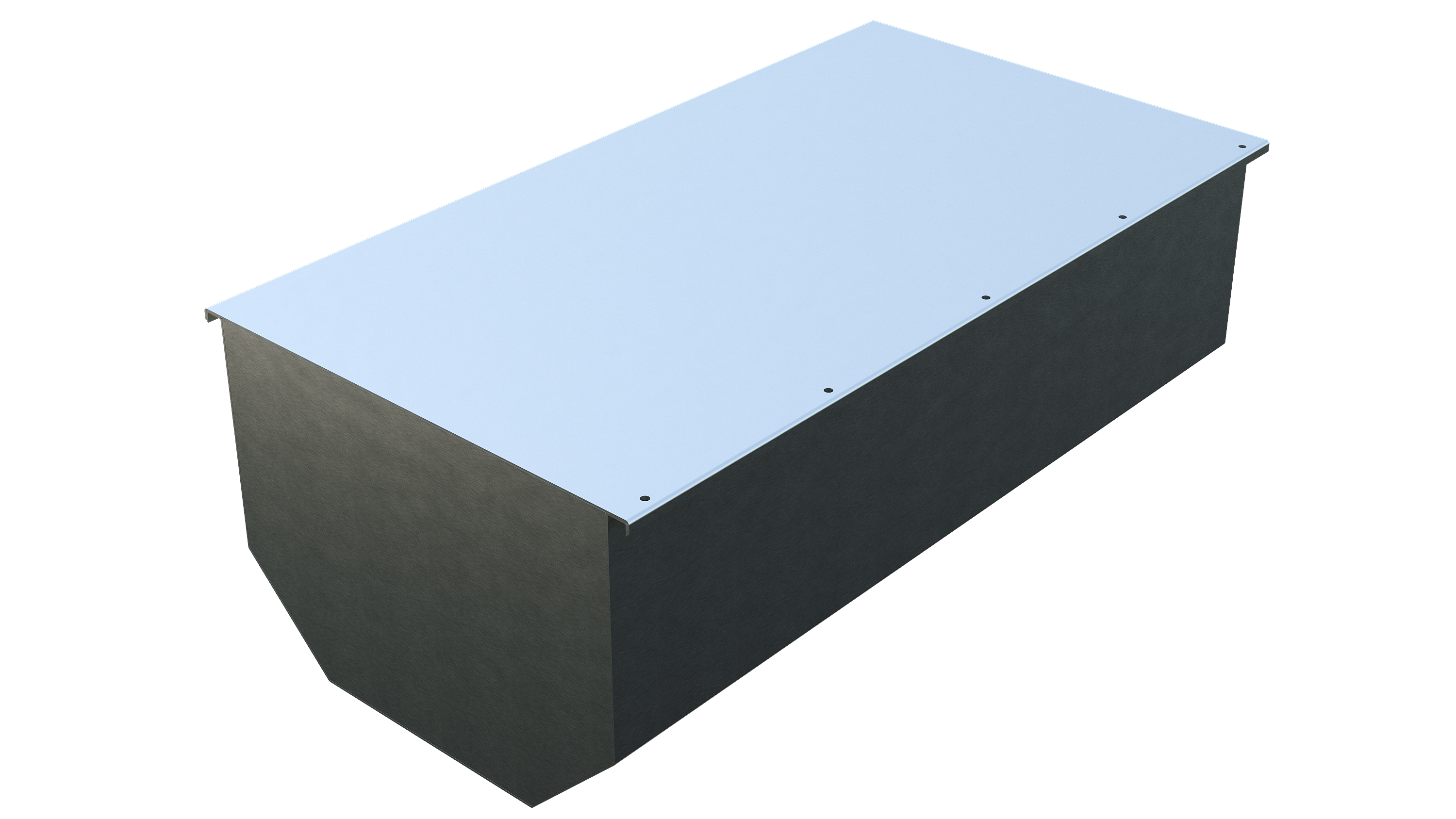

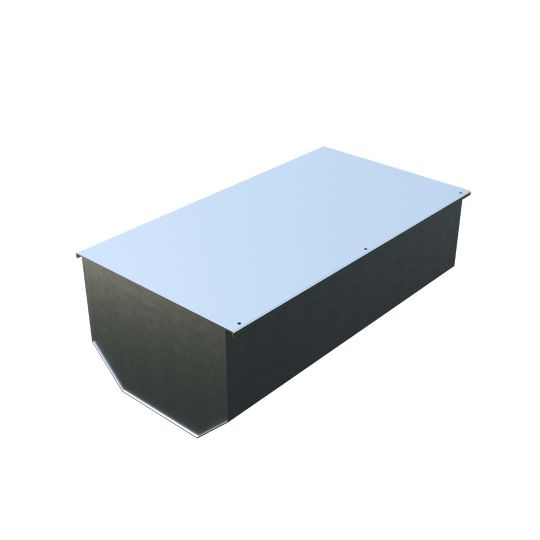

ПОПЛАВОК ПОНТОНА
Поплавки понтонов и трапов изготавливаются из проката алюминиевого сплава 6063 толщиной 3 мм, полностью запенены и в случае сквозного пробоя примут не более 2–3 % воды.
Система крепления поплавков к раме понтона также бесшаговая, что позволяет легко компенсировать точечные нагрузки на понтон в местах опирания трапов, причальных пальцев и другого оборудования путём изменения мест установки поплавков или установки дополнительных поплавков в особо нагруженных местах.
СОЕДИНЕНИЕ ПОНТОНОВ
Соединение понтонов между собой и причальных пальцев к понтонам производится с помощью резинометаллических коннекторов, места
соединений при этом практически не заметны. Расстояние между досками настила на протяжении всей причальной нитки понтонов остаётся неизменными.
ПРИЧАЛЬНЫЕ ПАЛЬЦЫ
ПРИЧАЛЬНЫЕ ПАЛЬЦЫ

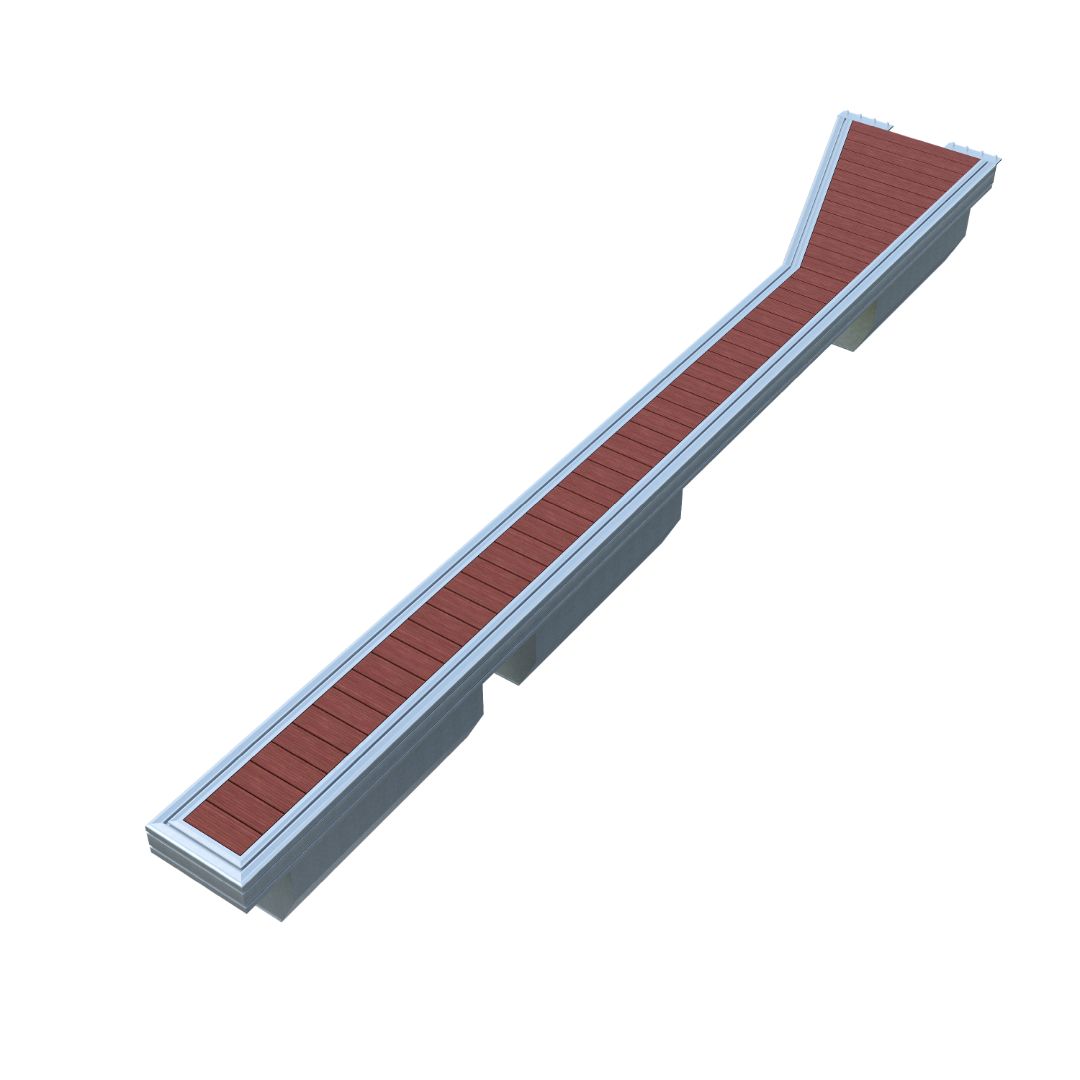

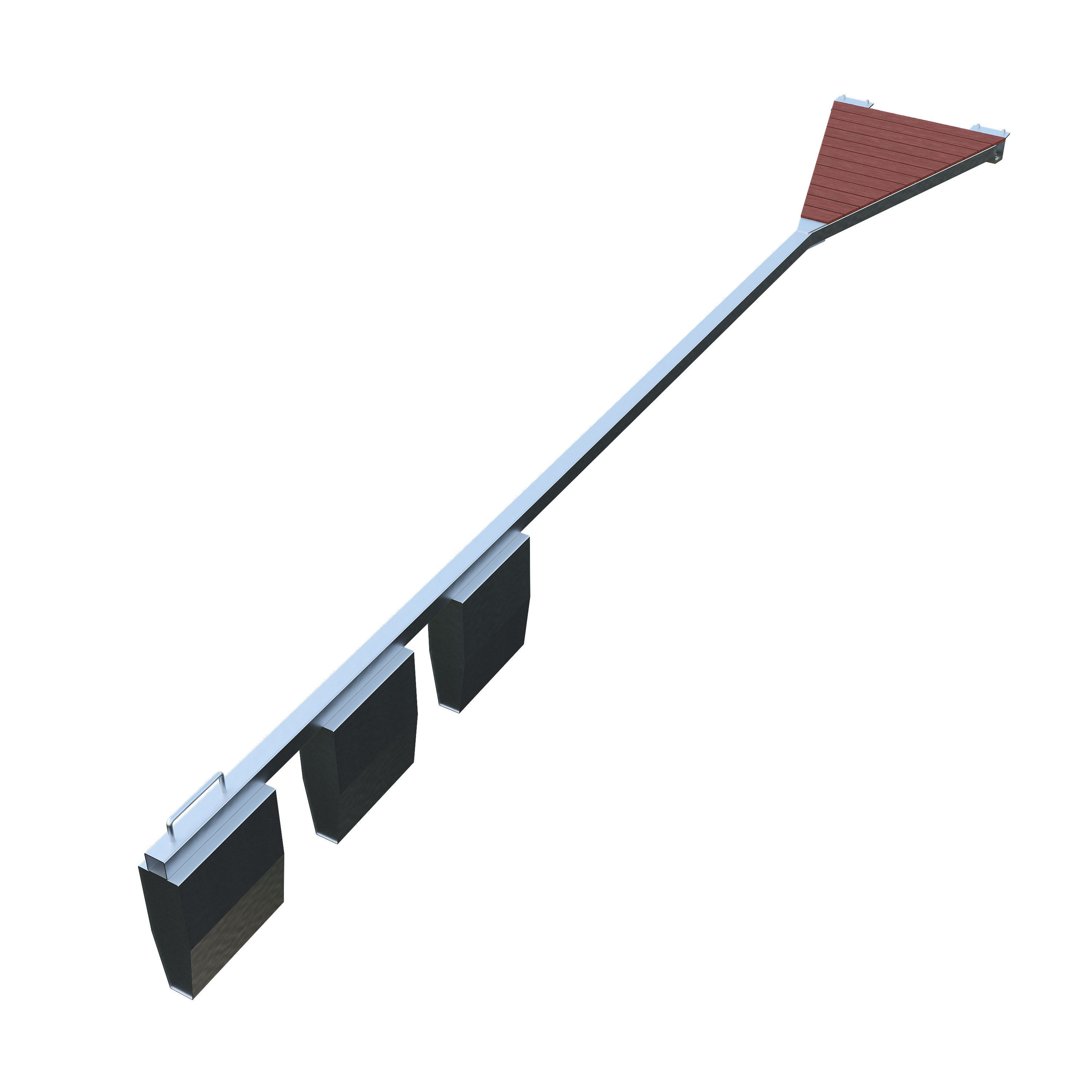

ПАЛЕЦ "ОТВЕРТКА"
Для швартовки легких яхт и катеров длиной
до 9 м водоизмещением до 2 т.
ПАЛЕЦ КРАЙНИЙ
Устанавливается на законцовках причальных ниток, пара пальцев обеспечивает стоянку судов до 25 метров.
Размеры:
Длина — 8,00 м
Ширина — 0,60 м
ПАЛЕЦ СТАНДАРТНЫЙ
Используется для швартовки судов длиной
до 12 м и водоизмещением до 20 т.
Размеры:
Длина — 8,00 м
Ширина — 0,60 м
ПАЛЕЦ "ОТВЕРТКА"
Для швартовки легких яхт и катеров длиной
до 9 м водоизмещением до 2 т.
ПАЛЕЦ КРАЙНИЙ
Устанавливается на законцовках причальных ниток, пара пальцев обеспечивает стоянку судов до 25 метров.
Размеры:
Длина — 8,00 м
Ширина — 0,60 м
ПАЛЕЦ СТАНДАРТНЫЙ
Используется для швартовки судов длиной до 12 м
и водоизмещением до 20 т.
Размеры:
Длина — 8,00 м
Ширина — 0,60 м
Причальные пальцы: ПАЛЕЦ СТАНДАРТНЫЙ
Используется для швартовки судов длиной
до 12 м и водоизмещением до 20 т.
Размеры:
Длина — 8,00 м
Ширина — 0,60 м
Палец крайний
Устанавливается на законцовках причальных ниток, обеспечивает стоянку судов
до 25 метров.
Размеры:
Длина — 8,00 м
Ширина — 0,60 м

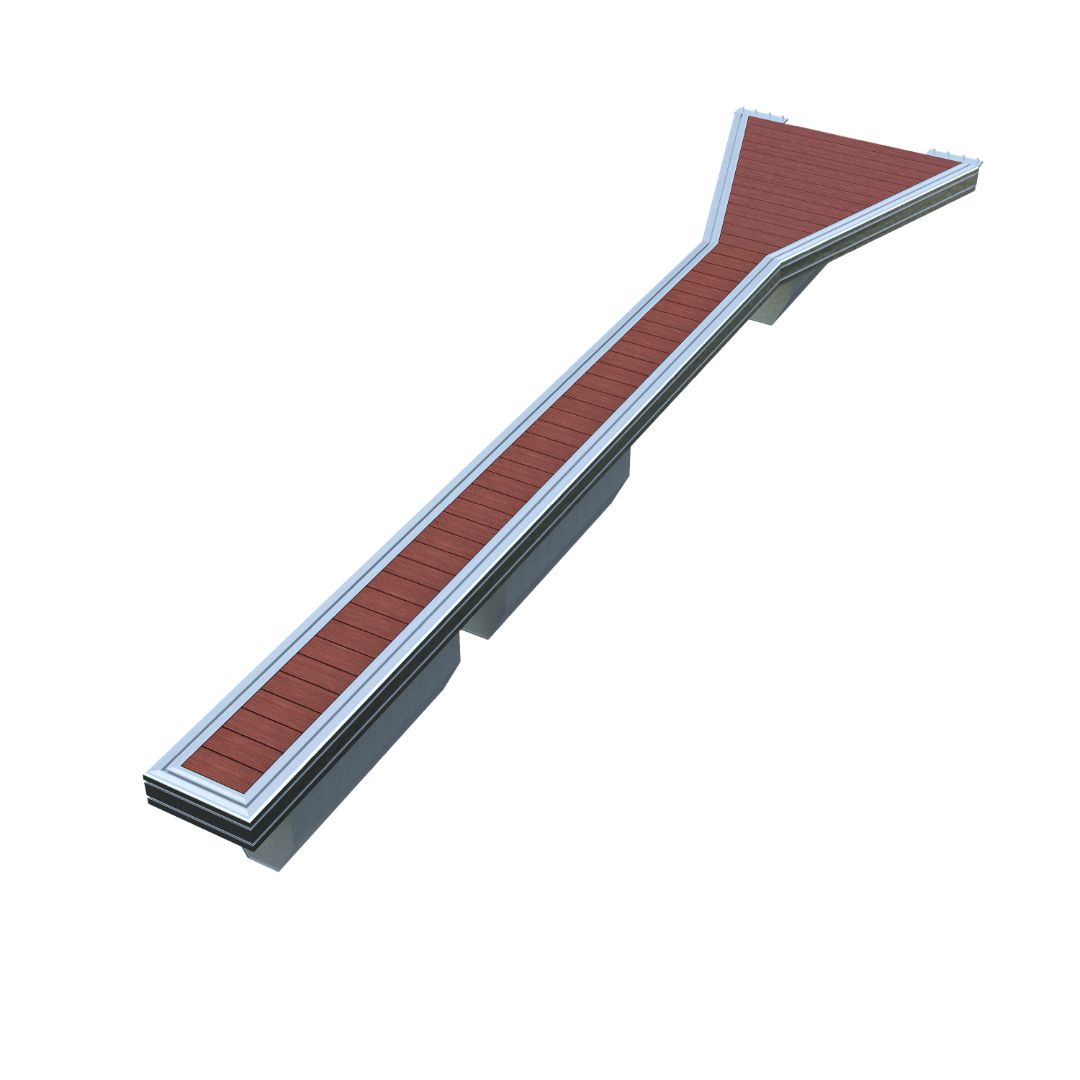

Стандартный палец "отвёртка"
Для швартовки легких яхт и катеров длиной
до 9 м водоизмещением до 2 т.

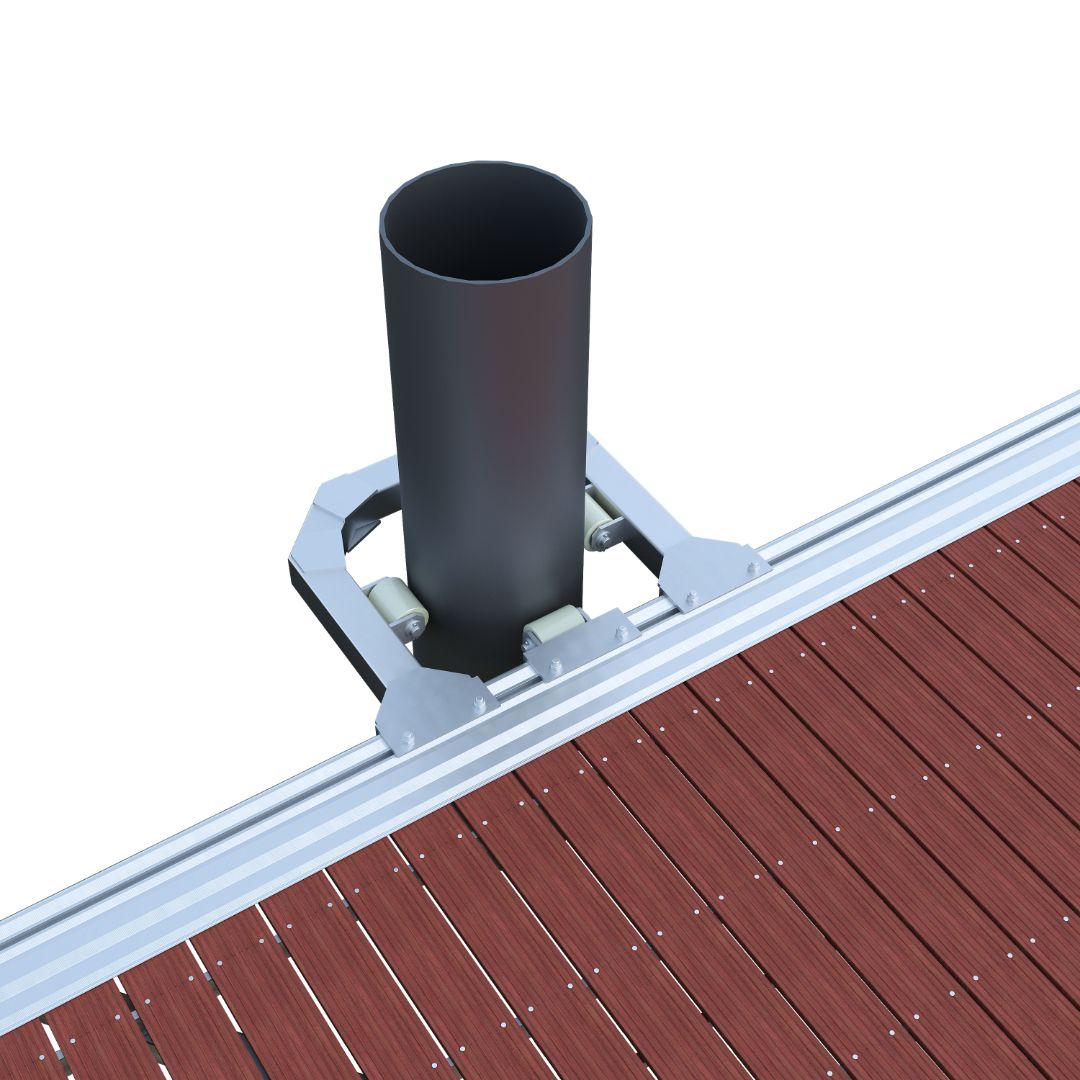

Крепление к сваям с помощью свайных замков: ВНЕШНИЙ СВАЙНЫЙ ЗАМОК
Свайные замки изготавливаются для свай
разного диаметра (от 0,4 до 1,1 м).
Идеальное решение для установки в приливноотливных зонах.
Крепления с помощью замков применяются для
создания необслуживаемого порта.

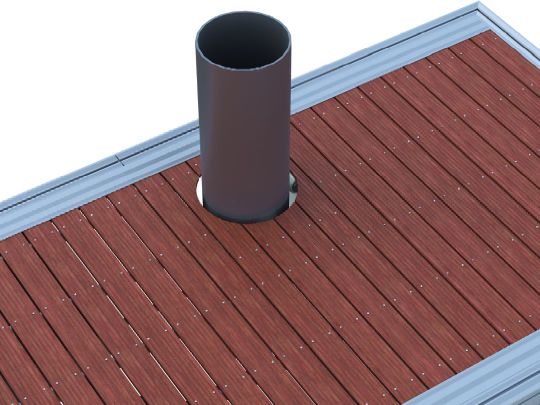

КРЕПЛЕНИЕ К СВАЯМ С ПОМОЩЬЮ СВАЙНЫХ ЗАМКОВ: ВНУТРЕННИЙ СВАЯНЫЙ ЗАМОК

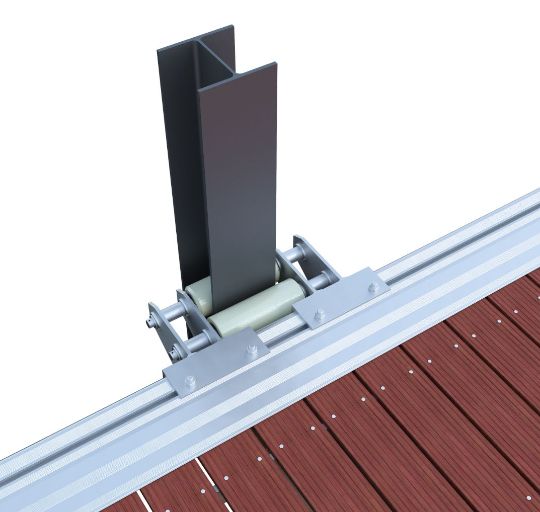

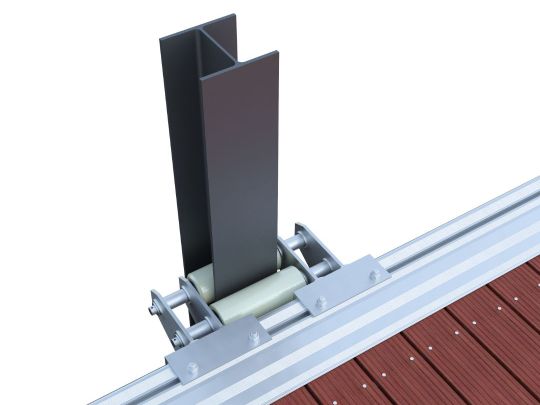

Крепление к двутаврам с помощью Н-замков.
Чаще всего используется для крепления понтонов вдоль существующей бетонной стенки.
Расстояние от причальной стенки до края понтона при таком типе крепления не будет превышать 0,35 метра. Рекомендуется использовать колонный двутавр 20К1.
Крепление к сваям с помощью свайных замков
Свайные замки изготавливаются для свай
разного диаметра (от 0,4 до 1,1 м).
Идеальное решение для установки в приливноотливных зонах.
Крепления с помощью замков применяются для создания необслуживаемого порта.

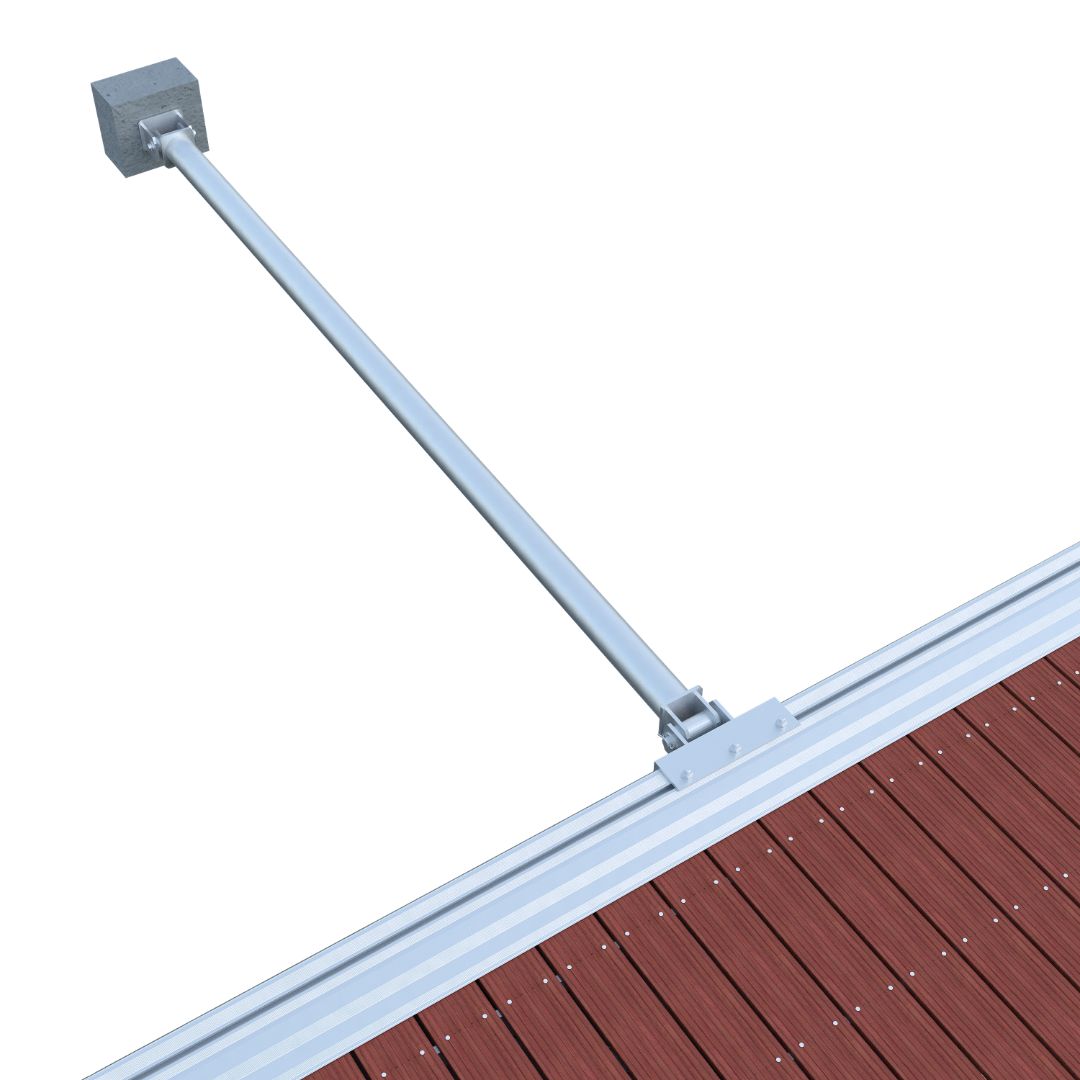

Крепление к берегу с помощью бимсов
Подходит для крепления понтонов к необорудованным берегам.
Крепление бимса к берегу осуществляется с помощью бетонных закладных, бетонных свай или металлических
винтовых свай.
Оптимально либо в незамерзающих акваториях, либо в замерзающих, но с постоянным уровнем вод.
Крепление с помощью якорей
Традиционный способ крепления понтонов с помощью якорных замков, стальной цепи
и бетонных якорей.
В акваториях с переменным
уровнем воды возможно использование системы SeaFlex или аналогов.
Требует периодического контроля позиции самих якорей и натяжения якорных цепей.
дополнительное оборудование
дополнительное оборудование

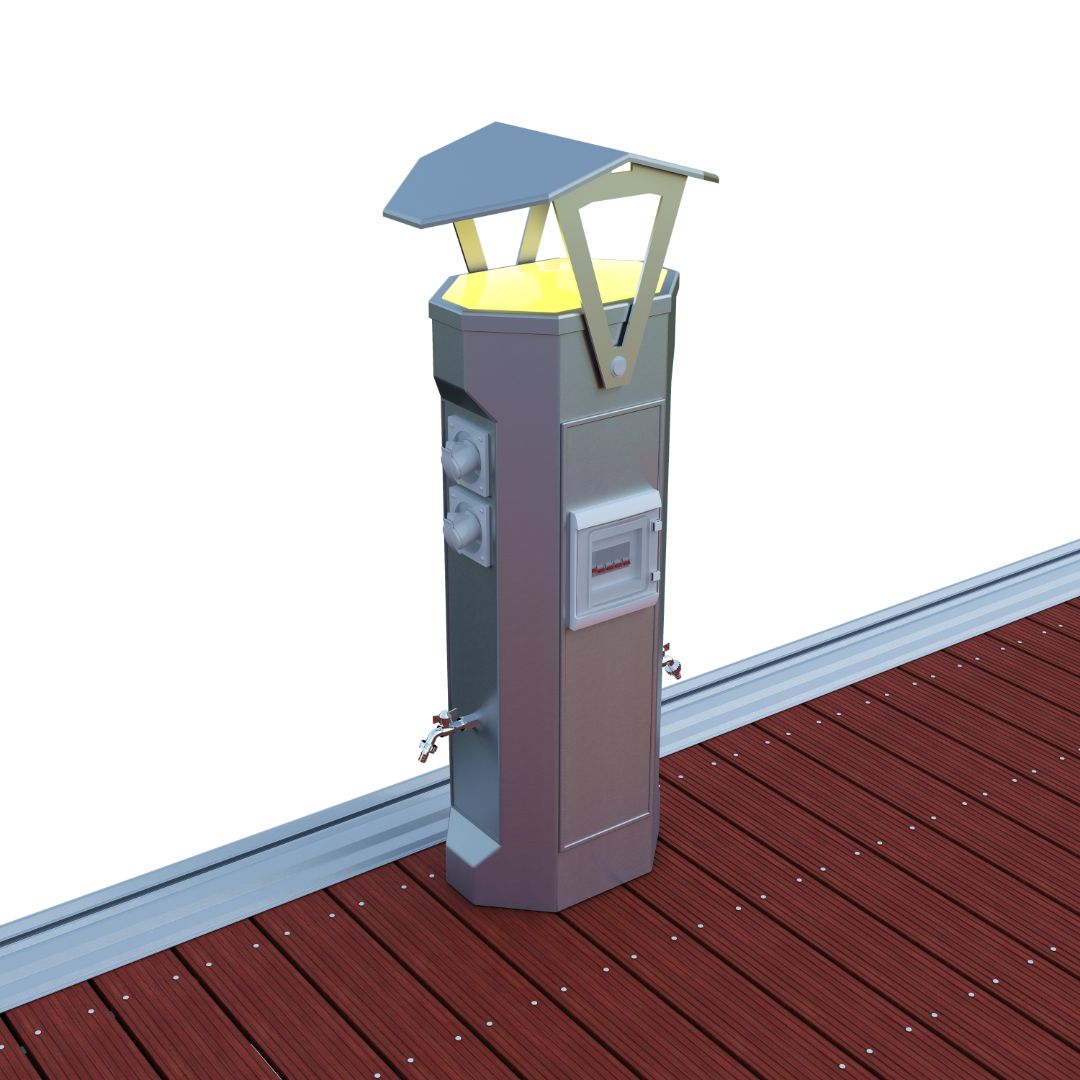

сервисные
колонки

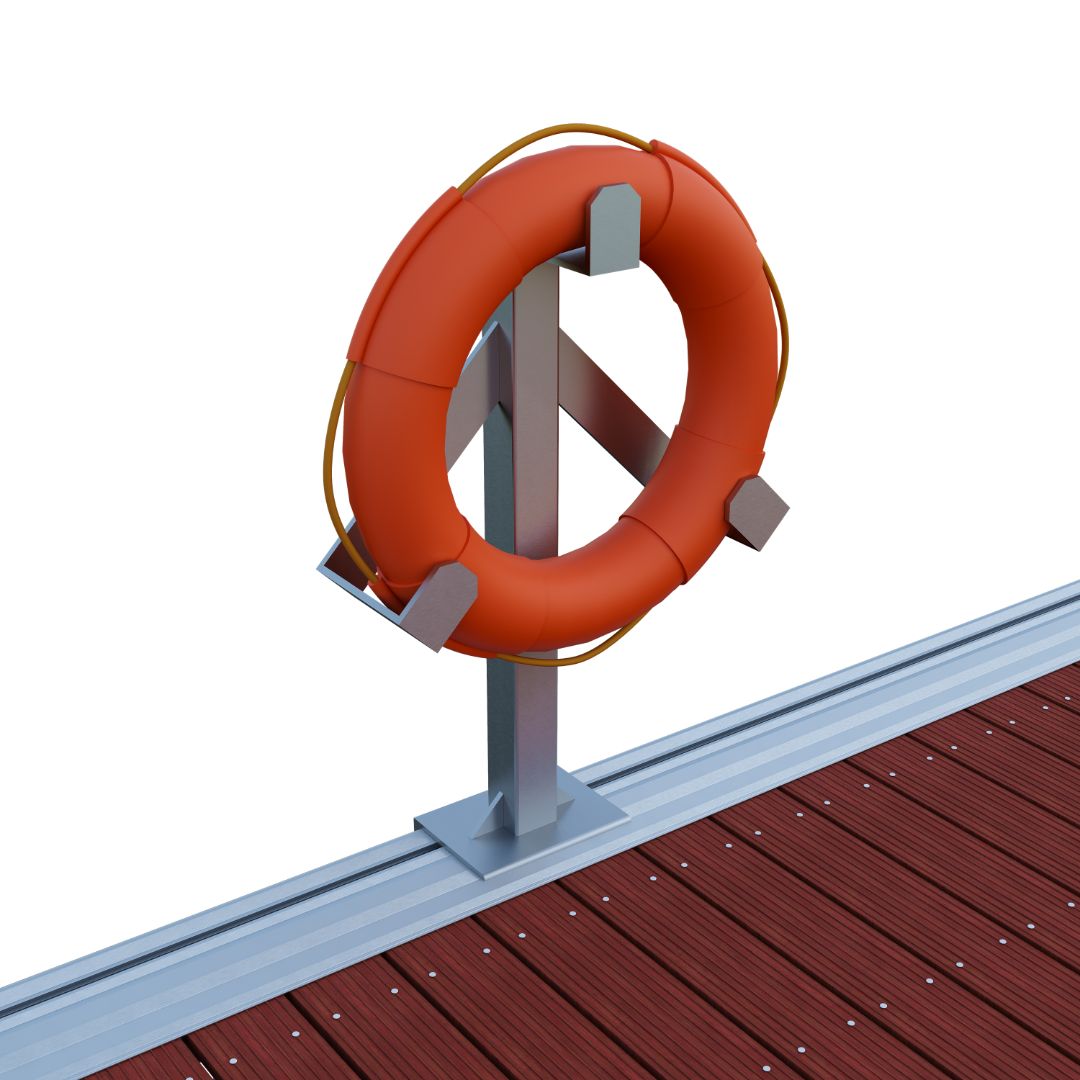

СПАСАТЕЛЬНЫЕ
ПОСТЫ

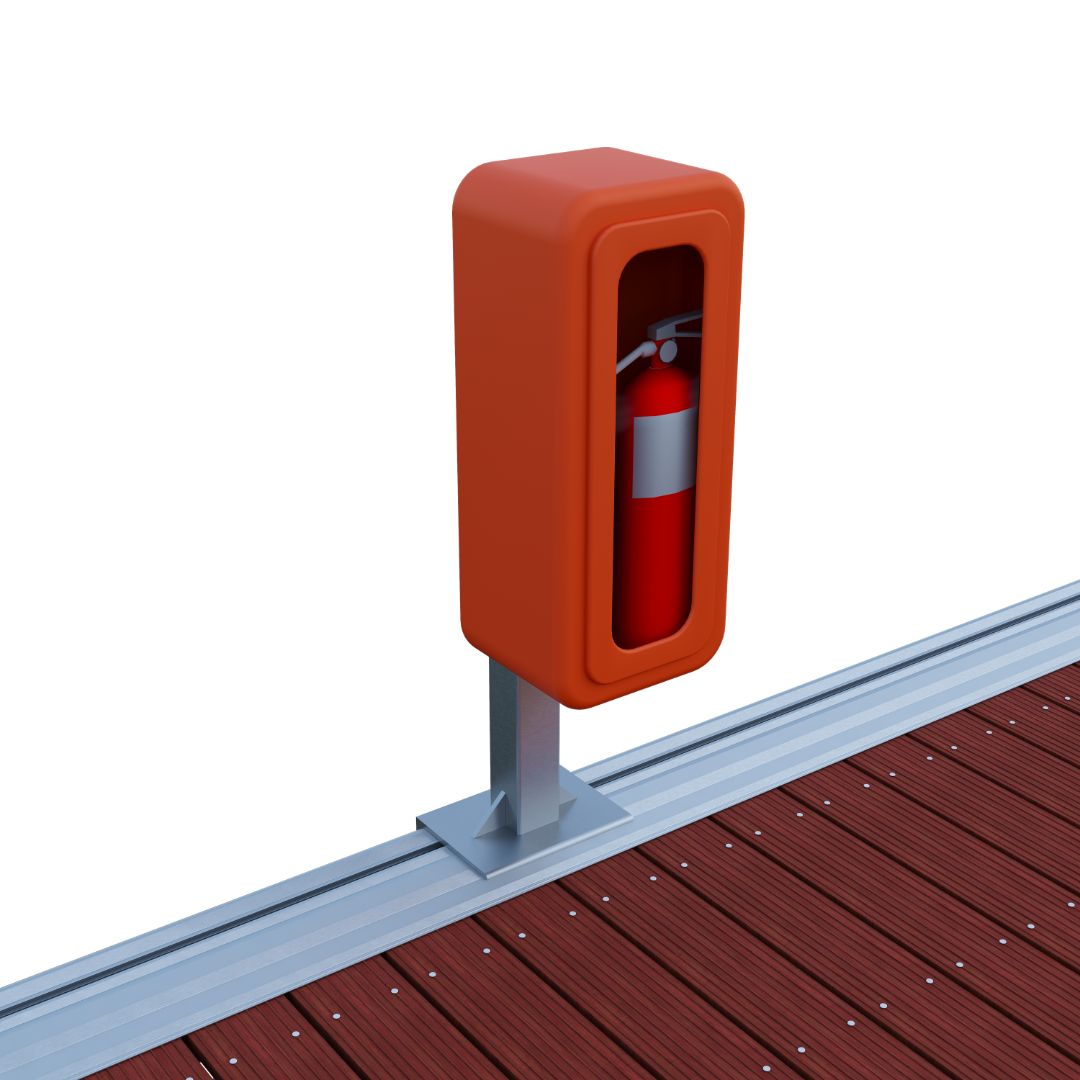

пожарные
посты

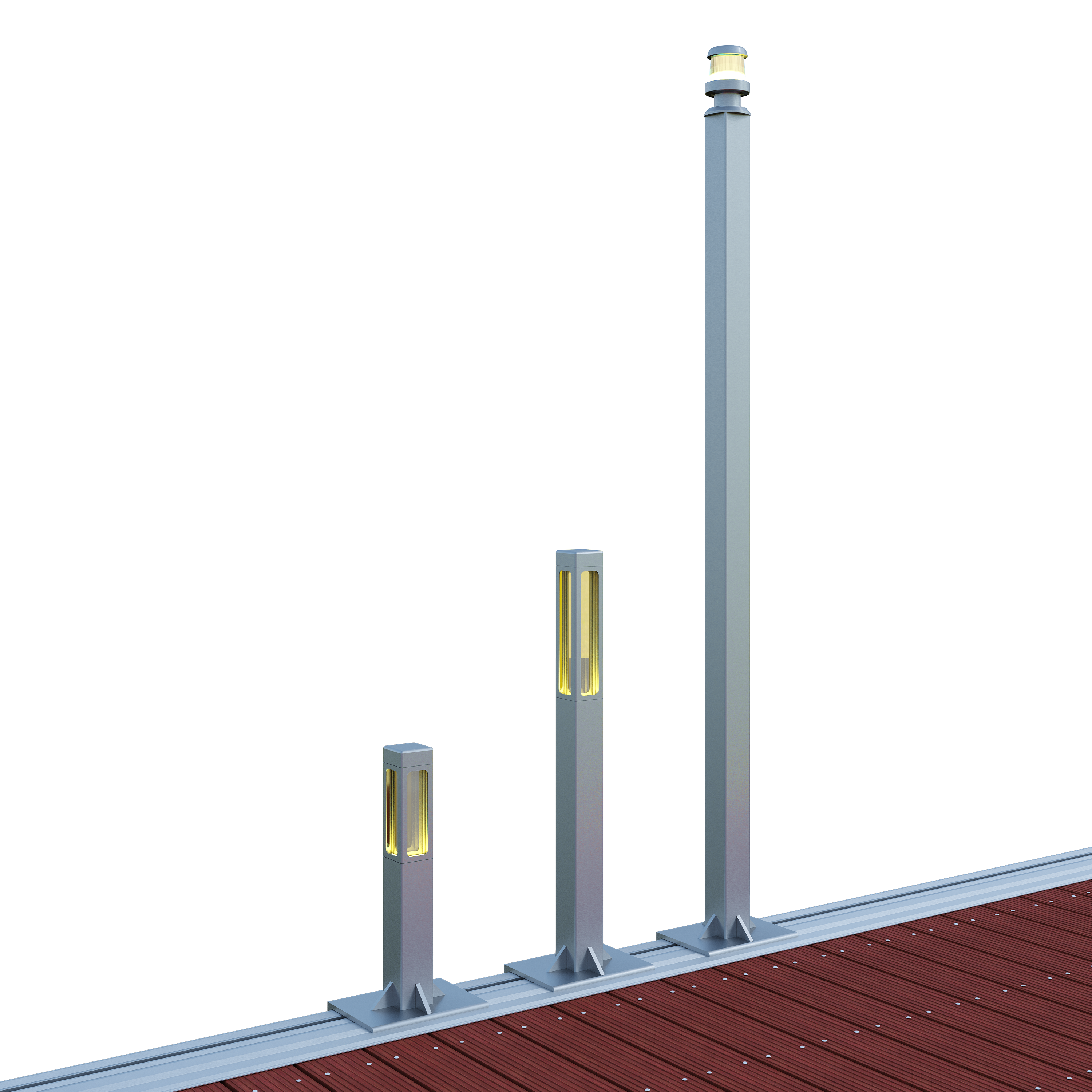

светосигнальные столбы
сервисные
колонки
СПАСАТЕЛЬНЫЕ
ПОСТЫ
пожарные
посты
светосигнальные столбы

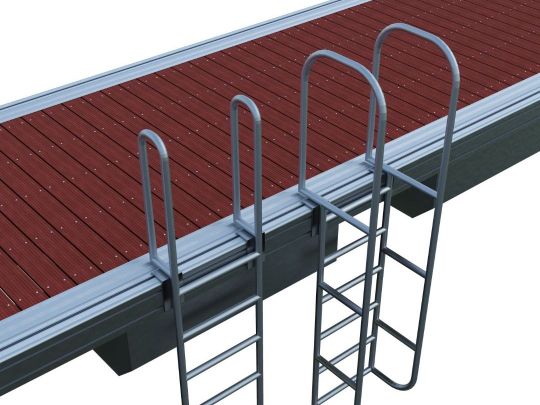

СПАСАТЕЛЬНЫЕ ЛЕСТНИЦЫ И ЛЕСТНИЦЫ ДЛЯ КУПАНИЯ

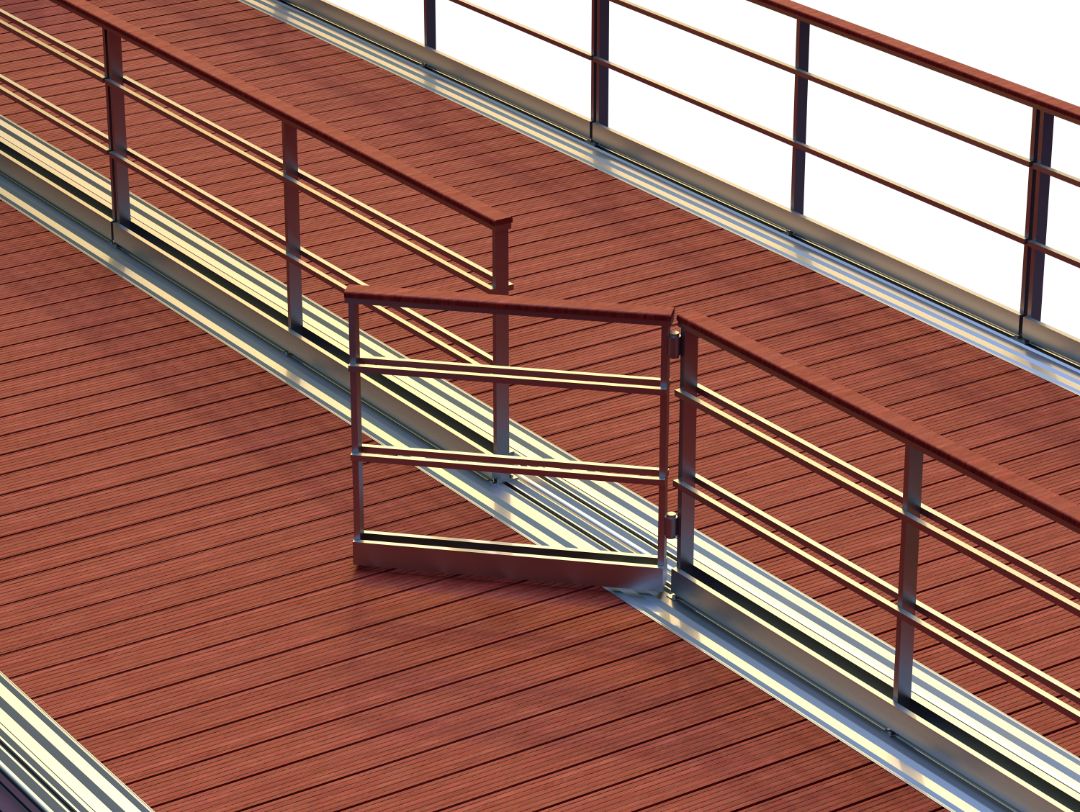

ПЕРИЛЬНЫЕ ОГРАЖДЕНИЯ С КАЛИТКАМИ
СПАСАТЕЛЬНЫЕ ЛЕСТНИЦЫ И ЛЕСТНИЦЫ ДЛЯ КУПАНИЯ
ПЕРИЛЬНЫЕ ОГРАЖДЕНИЯ С КАЛИТКАМИ
СПЕЦИАЛЬНЫЕ ПЛАВУЧИЕ КОНСТРУКЦИИ
СПЕЦИАЛЬНЫЕ ПЛАВУЧИЕ КОНСТРУКЦИИ

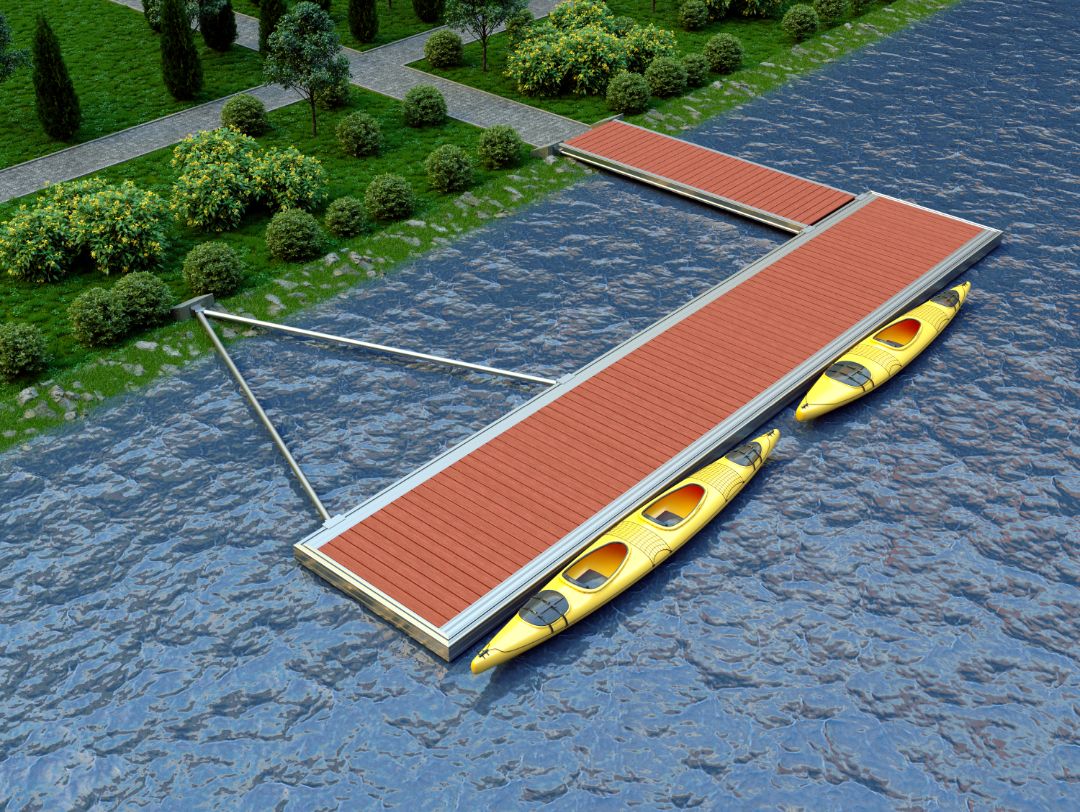

СПЕЦИАЛИЗИРОВАННЫЕ ПОНТОНЫ
Низкобортные понтоны для гребных видов спорта и для детского парусного спорта.
СПЕЦИАЛИЗИРОВАННЫЕ ПОНТОНЫ
Низкобортные понтоны для гребных видов спорта и для детского парусного спорта.
Конструкторами разрабатываются и готовятся к производству специальные плавучие понтонные площадки (беседки, плавучие рецепции, пункты охраны),
в конструкции которых используется тот же профиль, что и на понтонах, тем самым обеспечивающий универсальность крепления к понтонам и простую установку дополнительного оборудования.
На всех видах понтонов реализована система бесшагового крепления любого оборудования — при необходимости ширину между причальными пальцами можно быстро менять, используя только гаечный ключ. Что в целом обеспечивает рациональное использование пространства понтона, убирая избыточное расстояние между ошвартованными судами.
Запатентованная конструкция профиля Alumarina позволяет устанавливать на него перильные ограждения и использовать понтоны как плавучие набережные или наплавные мосты.
Главный материал — «морской» алюминиевый сплав, на который не влияет солёность воды.
ПРИЧАЛЬНЫЕ СИСТЕМЫ ALUMARINA РАССЧИТАНЫ НА УСТАНОВКУ В ЛЮБЫХ АКВАТОРИЯХ МИРОВОГО ОКЕАНА.
